Dans le secteur de la construction et des mines, la sélection des machines utilisées pour le concassage de pierres ne se limite pas à l’achat d’unités isolées. En tant qu’architecte de solutions, je considère chaque site comme un écosystème dynamique où le flux de matériaux doit être équilibré pour maximiser le rendement et minimiser l’usure. Une installation de concassage complète repose sur une hiérarchie stricte et une synergie précise entre les équipements de fragmentation et de classification.
La Hiérarchie du Concassage : Une Approche Systématique
Une installation de concassage complète repose sur une hiérarchie stricte, conçue pour réduire progressivement la taille des roches tout en optimisant la forme des particules.

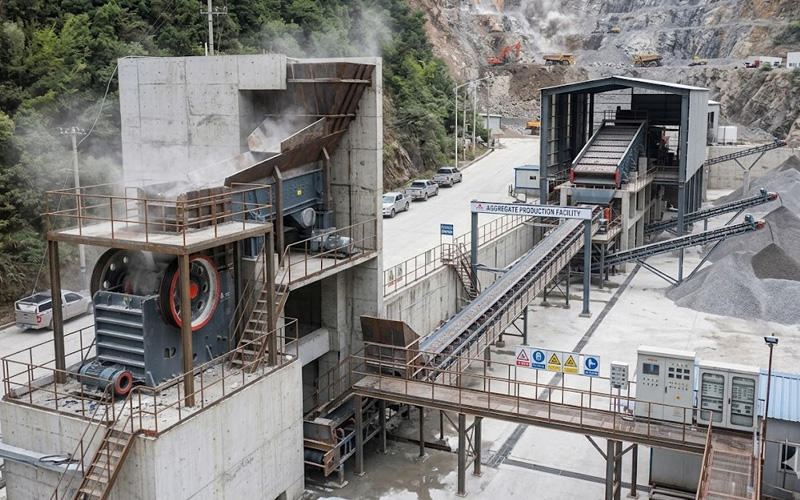

1. Concassage Primaire : La Force de Rupture
L’étape primaire consiste à traiter les blocs massifs sortis de la carrière. L’équipement de référence est le Concasseur à mâchoires de type européen (Série PEW). Contrairement aux modèles traditionnels, la série PEW offre une stabilité structurelle supérieure pour les roches dures (granite, basalte).
- Modèle Type PEW860 : Capacité de 200 à 500 t/h avec une taille d’alimentation maximale de 720 mm.
- Synergie : L’utilisation d’un alimentateur vibrant comme le TSW1345 est cruciale pour réguler le flux d’entrée et scalper les fines avant le concassage, protégeant ainsi la chambre de broyage.
2. Concassage Secondaire : La Précision Dimensionnelle
Une fois les blocs réduits, le matériau est acheminé vers le concassage secondaire. Ici, le choix dépend de la dureté de la roche et de l’usage final :
- Roches Dures : Le Concasseur à cône hydraulique multicylindre (Série HPT) est privilégié pour sa capacité à produire des agrégats cubiques grâce à l’écrasement laminaire. Par exemple, le HPT300 (110-440 t/h) accepte des entrées jusqu’à 230 mm.
- Roches Moyennement Dures : Le concasseur à percussion de série PFW est une alternative pour obtenir un ratio de réduction élevé dès le second stade.
3. Concassage Tertiaire et Mise en Forme
Pour les projets exigeant des sables de haute qualité ou des agrégats béton de précision, la Série VSI6X intervient. Ce concasseur à percussion à axe vertical garantit une granulométrie parfaite en agissant sur la morphologie des grains.
L’Équilibre du Système : Criblage et Alimentation
Une erreur fréquente est de sous-dimensionner le criblage. Le Crible vibrant à haute efficacité (Série S5X) agit comme le régulateur de vitesse de l’usine. Avec des capacités allant jusqu’à 1200 t/h (modèle S5X3072-2), il assure que seuls les matériaux conformes sortent du circuit, tandis que les refus sont renvoyés en boucle fermée vers le concasseur secondaire.
Unités Mobiles NK vs Installations Fixes : Quelle Stratégie ?
Le choix entre une installation fixe et une unité mobile dépend de la topographie et de la durée du projet.
| Caractéristique | Installation Fixe (Séries PEW/HPT) | Série Mobile NK |
|---|---|---|
| Investissement | Initialement plus bas, mais frais de génie civil élevés. | Prêt à l’emploi (Plug-and-Play), pas de fondations. |
| Flexibilité | Limitée une fois installée. | Adaptée aux sites multiples et terrains difficiles. |
| Capacité | Pratiquement illimitée par configuration modulaire. | NK75J (150-350 t/h), optimisée pour l’agilité. |
Expertise Technique : Éviter les Goulots d’Étranglement
Pour une ligne de 300 t/h, nous configurons typiquement :
- Alimentation : TSW1139 (capacité 150-350 t/h).
- Primaire : PEW760 (max feed 620mm).
- Secondaire : HPT300 (réglage CSS optimisé pour le débit S5X).
- Criblage : S5X1860-3 pour une séparation nette en 4 fractions.
Cette configuration garantit que la charge circulante ne dépasse jamais 20% du flux nominal, préservant ainsi la durée de vie des pièces d’usure.
Questions Fréquemment Posées (FAQ)
- Quelle machine est la plus adaptée au concassage du granit ?
- Le granit étant une roche abrasive et dure, la combinaison d’un concasseur à mâchoires PEW pour le primaire et d’un concasseur à cône HPT pour le secondaire est la solution architecturale la plus rentable à long terme.
- Pourquoi utiliser un VSI6X pour la fabrication de sable ?
- Le VSI6X utilise le principe “roche contre roche”, ce qui réduit l’usure des pièces métalliques et produit des grains dont la forme cubique améliore la résistance du béton final.
- Une station mobile NK est-elle aussi performante qu’une fixe ?
- Oui, en termes de technologie de concassage. La série NK intègre les mêmes composants hautes performances (ex: concasseur PE ou HPT) mais sur un châssis mobile pour réduire les coûts de transport de matériaux.
