La production d’agrégats de haute qualité pour le béton structurel et les infrastructures routières exige une réduction drastique du taux d’aiguilles et de plaquettes. L’utilisation d’un système de concassage multi-étage combinant l’action d’un concasseur à mâchoires PEW860 et d’un concasseur à cône HPT300 permet de saturer les exigences de cubicité des cahiers des charges les plus stricts. Seule une synchronisation rigoureuse de la chambre de broyage et du circuit de criblage garantit une courbe granulométrique continue indispensable aux exigences du génie civil moderne.

Dans nos récents tests sur site menés dans des carrières de granit abrasif, le plus grand danger pour la rentabilité à long terme ne réside pas dans le prix d’achat initial de l’équipement, mais dans la dégradation rapide de la forme des particules lorsque les chambres de concassage ne travaillent pas à alimentation saturée. Les concepteurs de lignes de traitement omettent trop souvent l’impact du coefficient de friction interne des roches dures sur la cinématique des pièces d’usure. Lorsque la forme géométrique de la pierre finale dévie vers des profils laminés ou allongés, c’est l’ensemble de la résistance à la compression du béton qui est compromise, augmentant artificiellement la demande en liant hydraulique sur le chantier en aval.

Physique de la fragmentation primaire : Intégration du modèle PEW860 pour blocs massifs

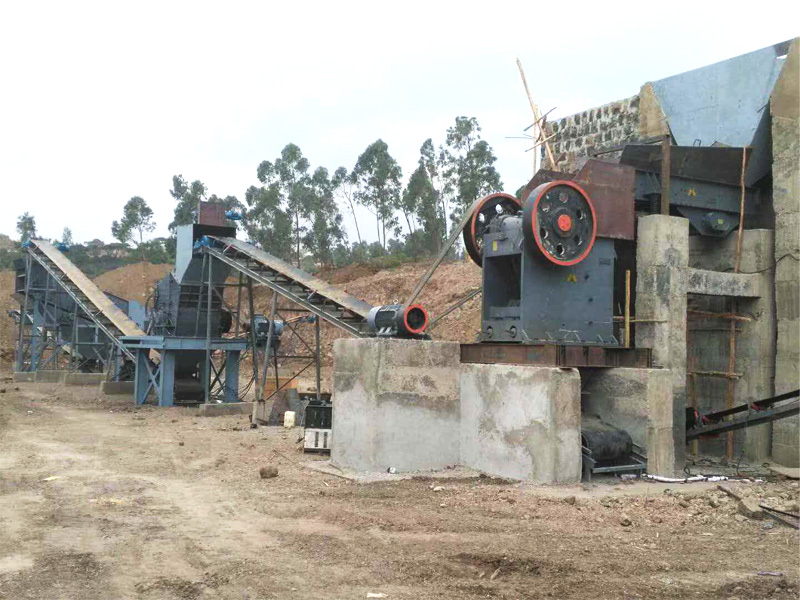

Le concasseur à mâchoires de type européen PEW860 brise les blocs de carrière par compression directe en minimisant la création de fines non contrôlées grâce à une cinématique optimisée.

Pour amorcer le traitement d’une pierre de construction de manière optimale, la phase primaire doit accepter des dimensions d’alimentation importantes sans calage mécanique. Le modèle PEW860 présente une ouverture capable d’encaisser un diamètre d’alimentation maximal de 720 millimètres. Grâce à un arbre excentrique lourd forgé et une plaque de genouillère à haute résistance, ce module transforme une puissance moteur installée de 110 kilowatts en une force de concassage maximale à la base de la cavité. La géométrie en V de la chambre de broyage garantit que la bielle mobile applique une force perpendiculaire stable sur la roche, évitant le glissement du matériau qui accélère l’usure de la mâchoire fixe.

Ne commettez pas l’erreur classique d’ouvrir excessivement le réglage du côté fermé pour maximiser le débit horaire de cette première machine. Un ratio de réduction disproportionné en amont surcharge le concasseur hydraulique à cône en aval. Le PEW860 doit être calibré pour fournir une granulométrie intermédiaire compatible avec l’étape secondaire, maintenant sa plage de productivité nominale entre 150 et 410 tonnes par heure. Cette régularité est le seul moyen de stabiliser la tension électrique du moteur et d’éviter les surchauffes au niveau des roulements à rouleaux sphériques logés dans le châssis en acier moulé.

Optimisation de la forme par écrasement inter-particulaire : Le rôle du HPT300

Le concasseur à cône hydraulique multicylindre HPT300 utilise le principe du broyage par couche pour forcer les pierres à se briser les unes contre les autres, garantissant un indice de forme optimal.

Lorsque le produit intermédiaire quitte l’étape primaire, sa géométrie présente encore des angles vifs et des plans de fracture irréguliers. Introduire directement ces matériaux dans un crible commercial sans correction de forme conduirait à un rejet massif pour non-conformité géométrique. Le HPT300 intervient ici comme le pivot de la ligne de production. En acceptant une dimension d’alimentation maximale de 220 millimètres, il encaisse les variations de flux grâce à son système de régulation hydraulique multicylindre qui ajuste dynamiquement l’écartement sous une charge de 220 kilowatts.

La physique sous-jacente au broyage inter-particulaire repose sur une vitesse de rotation élevée combinée à une excentricité prononcée de la douille. Au lieu d’un simple impact mécanique qui clive la pierre selon ses lignes de faiblesse naturelles (générant des plaquettes), la cinématique du manteau presse la matrice de roche confinée dans la cavité. Les pierres s’autodétruisent sous l’effet de contraintes de cisaillement tridimensionnelles. Ce processus élimine les micro-fissures internes de l’agrégat, augmentant mécaniquement la résistance mécanique globale de la future pierre de construction.

Fermeture du circuit de criblage et contrôle de la gradation continue

L’ajustement des cribles vibrants en circuit fermé avec le broyeur secondaire détermine l’absence totale de sauts de grains dans la courbe granulométrique finale.

Pourquoi laisser une fraction millimétrique hors gabarit gâcher des milliers de tonnes de granulats stockés ? Le retour automatique des refus du crible vers la chambre du HPT300 constitue la seule méthode fiable pour corriger le produit fini. Les mailles du tamis doivent être sélectionnées non pas selon des estimations théoriques, mais en analysant l’humidité réelle du gisement. La formation d’une pâte industrielle collante lors des saisons humides colmate les ouvertures inférieures, modifiant artificiellement la trajectoire des particules et entraînant des éléments fins vers les stocks de gravillons grossiers.

Pour assurer la distribution parfaite demandée par les ingénieurs des chaussées, le flux doit suivre une matrice d’équipements synchronisés. Le tableau ci-dessous schématise l’organisation géométrique et physique de notre circuit standard de haute capacité pour les roches hautement abrasives :

Données de Contrôle de Structure : Spécifications Globales d’Infrastructure

• • Capacité maximale combinée de la ligne : 410 tonnes par heure
• • Puissance globale cumulée des unités de broyage : 330 kilowatts
• • Taille d’admission limite du bloc primaire : 720 millimètres
• • Fréquence de vibration recommandée pour le crible : 980 tours par minute
• • Seuil critique d’abrasivité de la roche d’alimentation : 190 MPa de résistance à la compression

Indice Technique: LH-CONCASSEUR UTILISÉ POUR LA PRODUCTION DE PIERRES DE CONSTRUCTION-AVRIL/2026-Ref-#88310

Registre de diagnostic de l’architecte : Maintenir la symétrie des cavités sous charge cyclique

Pourquoi le taux de plaquettes augmente-t-il soudainement lorsque la trémie d’alimentation du HPT300 est à moitié vide ?

Une inspection visuelle immédiate montre que si la trémie se décharge partiellement, le concasseur perd son effet de matelas de pierre. Les blocs tombent directement dans la cavité sans compression de masse, ce qui annule le principe d’écrasement inter-particulaire et favorise le clivage laminaire de la roche.

Quelle est la conséquence d’une usure asymétrique du manteau sur la gradation de l’agrégat ?

Le suivi historique montre qu’une usure localisée déforme le profil de la chambre de broyage, modifiant l’écartement dynamique réel d’un côté de la machine. Cela génère des fuites de grains grossiers hors calibrage de plus de 40 millimètres, perturbant irrémédiablement la régularité de la courbe granulométrique.

Comment réagir face à une élévation rapide de la température d’huile de la station hydraulique du cône secondaire ?

Arrêtez immédiatement l’alimentation de l’installation si la température dépasse 60 degrés Celsius. Ce symptôme indique généralement une intrusion de poussière de quartz ultra-fine à travers les joints d’étanchéité à labyrinthe, augmentant la friction interne sur les bagues en bronze d’un moteur soumis à 220 kW de charge.

Une augmentation de la vitesse du crible vibrant peut-elle compenser une mauvaise cubicité issue du concasseur primaire ?

Les théories physiques du tri mécanique démontrent que l’action du crible est purement séparative et non corrective. Si le couple mâchoires-cône produit des éclats plats à cause d’une géométrie inadéquate, le crible ne fera que renvoyer une quantité immense de refus en boucle, provoquant l’engorgement du circuit.

Optimiser la viabilité opérationnelle des installations d’agrégats

L’analyse des contraintes dynamiques subies par le concasseur à mâchoires PEW860 et le cône HPT300 montre que l’efficacité géométrique dépend entièrement du maintien d’une alimentation continue. Ignorer les limites de la chambre de broyage, en tolérant par exemple une suralimentation en blocs de plus de 720 millimètres, va inévitablement déclencher une défaillance par fatigue des soudures du châssis ou un grippage des excentriques dès le mois prochain.

Pour assurer la pérennité de votre investissement et maintenir un profil de particule rigoureusement sphérique, chaque paramètre doit être monitoré en temps réel. Ne laissez pas une mauvaise configuration des capteurs de pression dégrader la valeur marchande de vos stocks de pierre de construction.
